I industri- og bygningsrørsystemer,Rørkompensatorer(også kendt som ekspansionsled eller fleksible kompensatorer) tjener som afgørende komponenter, der absorberer bevægelser, aflaster stress og opretholder systemets integritet under varierende driftsforhold.
Indledningsvis er her en typisk specifikationsoversigt for en højkvalitets metalbælgrørskompensator:
| Parameter | Typisk værdi/interval |
|---|---|
| Nominel diameter (DN) | DN 50 – DN 2400 mm |
| Nominelt tryk | Op til 2,5 MPa (eller højere for specielle designs) |
| Maksimal driftstemperatur | Op til ~450 °C (eller mere for eksotiske legeringer) |
| Bevægelseskapacitet | Aksial, lateral, vinkelforskydning (varierer efter design) |
| Materiale af bælg | Rustfrit stål (eller højtemperaturlegeringer) |
| Afslut forbindelser | Svejsede ender, flanges, gevindskårne eller rillede efter behov |
| Designliv / cyklusser | Designet til høj træthedscyklusantal; forventede årtier, når de er valgt korrekt |
Denne specifikationstabel understreger væsentlige designparametre, hvilket illustrerer den professionelle stringens bag produktvalg. Indholdet, der følger, udforsker, hvorfor kompensatorer betyder noget, hvordan de fungerer og vælges, og de nye tendenser, der former deres fremtid.

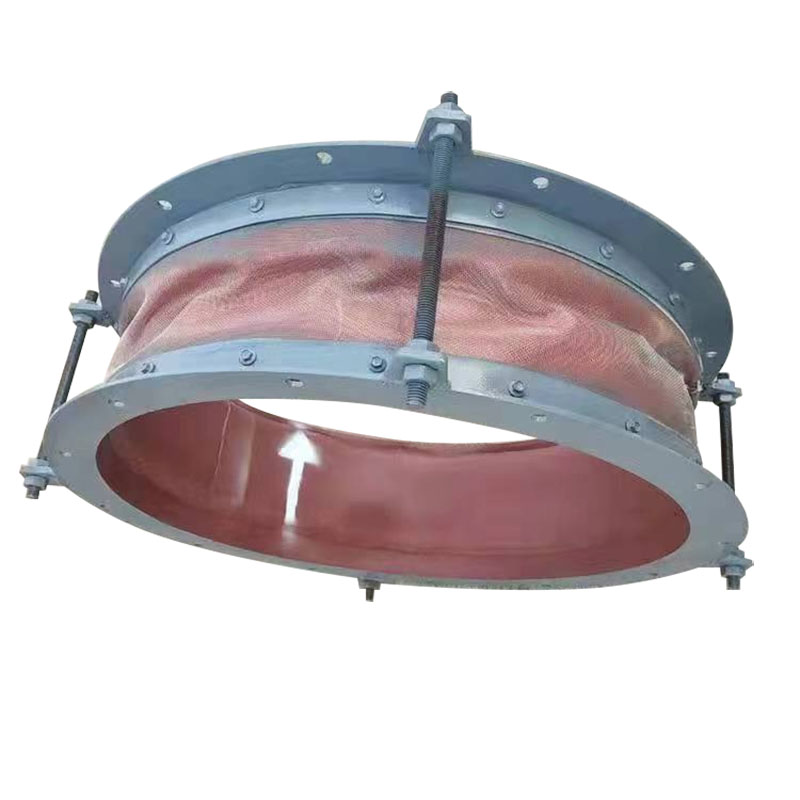

En rørkompensator er en fleksibel enhed installeret i et rørsystem til at absorbere mekaniske deformationer på grund af termisk ekspansion, sammentrækning, vibration, tryksvingninger, fejljusteringer, sætning eller seismisk aktivitet. I praksis er mange kompensatorer bygget med en eller flere metalbælge (korrugerede fleksible elementer) plus stik og støttebeslag.
Absorber termisk udvidelse/sammentrækning: Forhindrer rørspænding og deformation, når temperaturændringer forårsager udvidelse eller sammentrækning.
Vibrations- og stødisolering: Virker som et dæmpningselement, der reducerer overførslen af vibrationer eller trykstød fra udstyr (pumper, kompressorer osv.) ind i rørsystemet.
Justeringskompensation: Korrigerer små forskydninger eller fejljusteringer, der opstår under installation eller på grund af strukturbevægelse.
Stressreduktion: Reducerer belastninger på understøtninger, flanger, ventiler og udstyr ved at lokalisere bevægelsesabsorptionen.
Tilpas sætning eller seismisk forskydning: Hjælper med at bevare integriteten under fundamentforskydning eller seismisk handling ved at tillade kontrolleret forskydning.
Kompensatoren bliver således en strukturel "buffer", der beskytter de stive dele af rørsystemet mod skader og svigt ved at lokalisere fleksibilitet, hvor det er nødvendigt.
Rørledninger udsættes uvægerligt for mekaniske belastninger fra temperaturcyklusser, tryksvingninger og dynamiske belastninger. Uden ordentlig tilpasning kan disse spændinger forårsage træthedsrevner, utætheder eller katastrofale svigt. Kompensatoren er den tekniske løsning, der aflaster disse belastninger og forbedrer systemets robusthed.
Stressreduktion og lang levetid
Ved at absorbere ekspansion og sammentrækning forhindrer kompensatorer akkumulering af termisk spænding i rør, ventiler og samlinger og forlænger derved levetiden.
Kompakthed og pladseffektivitet
Sammenlignet med lange ekspansionsløkker eller bøjninger giver kompensatorer forskydningsabsorbering i en kompakt pakke.
Lavere strukturelle belastninger
Enheden reducerer belastningsoverførsel til ankre eller bygningskonstruktioner, hvilket mindsker behovet for overdesignede understøtninger.
Forenklet systemlayout
Med fleksibel kompensation lokaliseret bliver rørdesignet mere ligetil, hvilket reducerer kompleksiteten.
Støj- og vibrationskontrol
Reduktion af vibrationer og pulsering hjælper med at reducere støjniveauet og beskytter følsomt udstyr.
Tilpasningsevne til varierende forhold
En velvalgt kompensator kan håndtere multi-direktionelle forskydninger (aksial, lateral, vinkel).
Omkostningsbesparelser over livscyklus
Selvom startomkostningerne er højere end stive forbindelser, retfærdiggør besparelser fra reduceret vedligeholdelse, nedetid og omarbejde ofte udgiften.
Potentielle begrænsninger at overveje
Kompensationsområdet er begrænset - overdimensionerede bevægelser ud over design er skadelige.
Tryktryk skal styres, især for aksiale typer.
Omkostningerne ved høj-cyklus, høj temperatur design kan stige betydeligt.
Korrekt installation, justering og support er afgørende for ydeevnen; forkert anvendelse fører til tidlig fejl.
I betragtning af disse afvejninger bør brugen af en kompensator begrundes med en grundig termisk belastning og mekanisk analyse. I mange applikationer - især i kraftværker, petrokemiske, HVAC og industrielle installationer - opvejer fordelene markant de trinvise omkostninger.
Aksiale kompensatorer
Håndter kun aksial forlængelse/kompression. Ideel til lige løb med veldefinerede fikspunkter.
Sidekompensatorer
Tilpas sidelæns forskydning; trækstænger, der ofte bruges til at kontrollere bevægelseskræfter.
Vinkelkompensatorer
Designet til at bøje i en vinkel omkring et drejepunkt.
Universal (Multi-Belows) kompensatorer
Kombiner aksial + lateral + vinkelfleksibilitet i én enhed - nyttigt i komplekse rørgeometrier.
Trykbalanceret (Thrust Balanced)
Indvendig geometri neutraliserer tryktryk, hvilket reducerer belastningen på forankringskonstruktioner.
Bælge og forbindelsesdele skal vælges fra rustfrit stål, nikkellegeringer eller andre materialer, der er kompatible med væske-, temperatur- og miljøforhold.
I ætsende eller højtemperatursystemer kan eksotiske legeringer (Inconel, Hastelloy) eller foring anvendes.
Estimer den samlede forventede vandring (aksial, lateral, vinkel) over temperaturcyklusser. Vælg et design, der tilbyder margin og høj cyklustræthedsevne.
Sørg for, at kompensatorens nominelle tryk og temperatur matcher eller overstiger systemforholdene, med sikkerhedsmarginer.
Vælg svejse-, flange-, rillede eller gevindskårne ender, der passer til dit system. Bekræft, at der er tilstrækkelig installationsafstand (inklusive til fremtidig bevægelse). Tillad adgang til inspektion og vedligeholdelse.
Korrekt udvendig forankring og føring forhindrer uønsket bøjning eller bukning af kompensatoren. Begrænsninger kan være nødvendige for at begrænse forskydning eller kontrollere belastningsveje.
Bælgelementet bøjes (folder eller folder sig ud) som reaktion på ændringer i rørlængde eller justeringer.
I aksiale bevægelser komprimeres eller udvides folderne og absorberer forskydningen.
Ved sideværts eller vinkelbevægelser bøjes eller drejningsmomenter bælgen tilsvarende (afhængigt af design).
Trækstænger eller eksterne styr kan styre kraftretningen og forhindre overudstrækning.
Indvendige styrerør, muffer eller forstærkning kan bruges til at reducere flowturbulens og begrænse bælgens eksponering for væskekræfter.
Justering: Sørg for, at kompensatoren er på linje med rørene for at undgå sidebelastning.
Ankre og guider: Installer ankre, guider og fastholdelser i henhold til designtegninger.
Bevægelsestest: Før idriftsættelse skal kompensatoren bevæges gennem dens fulde slaglængde for at kontrollere spillerum.
Termisk forbelastning: Nogle gange påføres en kold forkompression for at centrere kompensatoren i dens rækkevidde.
Understøttelse: Kompensatoren skal understøttes som en del af rørdesignet for at undgå nedbøjning.
Svejsning/flangening: Brug korrekte svejse- og flangeteknikker, undgå forvrængning.
Regelmæssig visuel inspektion: Se efter revner, deformation eller tegn på træthed.
Lækagetjek: Hold øje med utætheder omkring svejsninger eller pakninger.
Cyklusovervågning: Log antallet af cyklusser og sammenlign med designets levetid.
Vibrationsovervågning: Sørg for, at vibrationsniveauerne forbliver inden for acceptable tærskler.
Udskiftningsplanlægning: Baseret på slid, planlæg udskiftning før fejl.
Rengøring: Hold bælge og omgivelser fri for snavs, der kan gnide eller slide.
Smart / sensoraktiverede kompensatorer
Indlejring af strain gauges, forskydningssensorer eller sundhedsovervågningssensorer for at forudsige træthed og advare vedligeholdelse.
Avancerede legeringer og belægninger
Brug af højtydende materialer (nikkellegeringer, keramiske belægninger) til ekstreme miljøer (superkritiske, aggressive væsker).
Kompakte fleraksede design
Nye geometrier giver større fleksibilitet i mindre fodspor til trange installationer.
Additive fremstillingsapplikationer
Brug af 3D-printede overgangsstykker eller komplekse geometriske elementer for at optimere ydeevnen.
Integration med Digital Twin & Predictive Analytics
Overvågning af kompensatoradfærd i live-drift og integration i anlæggets digitale tvillinger til forudsigelig vedligeholdelse.
Efterhånden som markederne skubber i retning af højere effektivitet, højere tryk/temperaturer og strammere marginer, skal kompensatorer udvikle sig. Systemer som ultra-superkritiske kraftværker, avancerede kemiske reaktorer og nye energiapplikationer (f.eks. brintsystemer) stiller mere krævende krav. Fremtidens kompensator skal ikke kun bøje pålideligt, men også give diagnostisk feedback og integreres problemfrit i smarte systemer.
Producenter og R&D-grupper investerer massivt i livscyklusanalyser, sensorer, nye materialer og modularisering af kompensatorsystemer. Efterspørgslen er stigende inden for vedvarende energi, LNG, brinttransmission, distriktsenergisystemer og avanceret fremstilling. Fokus skifter fra ren mekanisk robusthed til intelligente, integrerede systemer.
Q: Hvordan bestemmer man, om man skal bruge aksial-, lateral- eller vinkelkompensator?
A: Beregn de forventede forskydninger i hver retning baseret på rørets termiske udvidelse, justeringstolerancer, understøtningsforskydning eller sætning. Hvis størstedelen er aksial, kan en aksial kompensator være tilstrækkelig. Hvis lateral eller vinkelforskydning er til stede, skal du overveje lateral, vinkel- eller en universel kompensator i overensstemmelse hermed. Avanceret analyse (finite element, stressanalyse) styrer ofte denne beslutning.
Spørgsmål: Hvad sker der, hvis en kompensator arbejder ud over dets designede bevægelsesområde?
A: Drift ud over designgrænserne kan føre til metaltræthed, bøjning, overbelastning i bælge eller konnektorer og eventuel fejl (revner eller lækage). Det kompromitterer cykluslivet alvorligt og kan føre til pludselige, katastrofale sammenbrud. Derfor er designsikkerhedsmargener og begrænsninger kritiske.
Rørkompensatorer er grundlæggende for elastiske, effektive rørsystemer, der tilbyder spændingsaflastning, vibrationsdæmpning og justeringskorrektion. Den rigtige kombination af materialer, bevægelseskapacitet og systemintegration er afgørende for langsigtet ydeevne. Med fremkomsten af smarte systemer og efterspørgsel efter højere driftseffektivitet udvikler kompensatoren sig – ikke kun som en passiv mekanisk komponent, men som et intelligent, overvåget aktiv i moderne rørnetværk.
